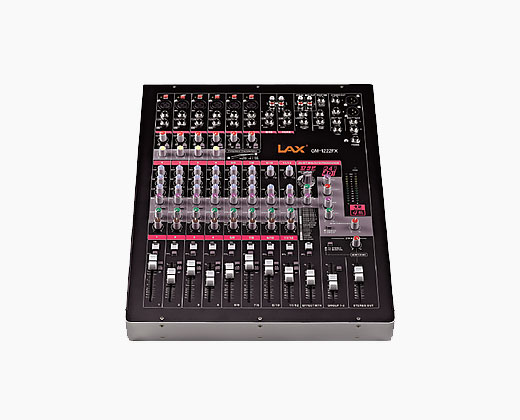

GM-1222FX 12路模拟调音台

产品特性

◆ 是一款二编组、两辅助、带数字效果，能安装在19″机架上的小型调音台。

◆ 低嘈声、宽频响的前置话放，精准的均衡，令整机输出音色圆润细腻，音色清甜，层次分明；整机性能稳定，操作简单灵活。

◆ 高品质元器件：采用日本NOBLE的推子和电位器，瑞士NEUTRIK连接器。

◆ 采用SMT加工技术，生产工艺严谨，检验流程和检测方法先进。

◆ 低嘈声设计：前置放大器的输入电平处于0 dB，主、分推子处于0 dB，主输输出不会有嘈声。

◆ 12路输入通道，其中4路话筒输入和4路立体声线路输入。

◆ 6路Mic输入，每路单独开关控制+48V幻像供电。

◆  1- 6通道3段均衡和高通滤波器， 1- 4通道内置通道压缩器。

◆ 高精度三色精确电平柱，准确显示输出电平，监听电平。

◆ 配外置低静噪电源。

产品参数

◆ 电气规格

总谐波失真（THD+N）：≤0.1%

频率响应：  20Hz-20KHz(-3dB~+1dB)

等效输入噪声(Rs=150Ω,GAIN:最大值) ：-128 dBu

残余输出噪声：≤-98dBu

串音（1KHz）：≤-70dB

幻想电压：48V

◆ 输入规格

通道1-4、5/6、7/8（话筒输入）

增益：-60dB 、-16dB

输入阻抗：3KΩ

适用阻抗：50-600Ω

通道1-4、5/6、7/8（线路输入）

增益：-34dB 、+10dB

输入阻抗：10KΩ

适用阻抗：600Ω

通道1-4（INSERT输入）、9/10、11/12（立体声输入）、L、R（RETURN、2TR输入）

输入阻抗：10KΩ

适用阻抗：600Ω（线路）

◆ 输出规格

左右立体声输出

输出阻抗：75Ω

适当阻抗：600Ω（线路）

标称电平：+4dBu（1.23V）

编组输出（1-2）

输出阻抗：150Ω

适当阻抗：10KΩ（线路）

标称电平：+4dBu（1.23V）

效果/辅助/发送

输出阻抗：150Ω

适当阻抗：10KΩ（线路）

标称电平：+4dBu（1.23V）

INSERT输出（1-4通道）

输出阻抗：75Ω

适当阻抗：10KΩ（线路）

标称电平：0dBu（0.775V）

REC输出（左右）

输出阻抗：600Ω

适当阻抗：10KΩ（线路）

标称电平：-10dBu（0.316V）

监听输出（左右）

输出阻抗：150Ω

适当阻抗：10KΩ（线路）

标称电平：+4dBu（1.23V）

监听耳机输出

输出阻抗：100Ω

适当阻抗：40Ω耳机

标称电平：3mW

◆ 一般规格

输入均衡（1-7/8通道，最大值±15dB，上升/下降频率：最大可变电平以下3 dB）

高：12KH（坡形）

中：2.5kHz（峰形）

低：80Hz（坡形）

输入均衡（9/10-11/12通道，最大值±15dB，上升/下降频率：最大可变电平以下3 dB）

高：12KHz（坡形）

低：80Hz（坡形）

电源适配器：PA-20，AC35VCT，0.94A，线缆=3.6米

消耗功率: 30W；

尺寸：宽60 x高102 x 深475(mm)

重量：3.2kg
