PTL604音柱扬声器
PTL604音柱扬声器
PTL604音柱扬声器

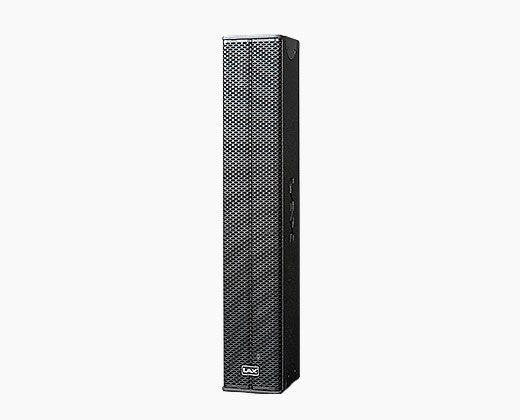

PTL5音柱扬声器

6×5寸三分频二驱动音柱扬声器
  • 频率响应60Hz-20KHz
  • 品牌LAX音响
  • 覆盖角H90°,V上15°下25°
  • 灵敏度LF:91dB,MHF:96dB
  • 最大声压级LF:113dB(连续)123(峰值)
  • 功率LF:240W
  • 尺寸184×247×1055mm
提交咨询此产品
采购单位*
联系人姓名*
电话号码*
正在提交!
提交成功!
提交失败!
邮箱错误!
电话错误!
产品介绍
产品参数

应用领域

◆ 大屏会议厅、多功能厅、宴会厅、会议室、流动演出

产品特点

◆ PTL5是一款3分频7单元两驱动的5寸束波扩声音柱,箱体结构紧凑,易于隐藏安装。

◆ 创新开发不对称的纵向约束和扩散号角,采用了垂直单边等路径束波的声波导设计+垂直单边发散号角的扩声指向设计,可以根据使用场景阵列组合至上的声音指向。

◆ 采用高能单高音加双中音结构的中高频解决方案,低频设计4低音的低频结构,组成1+2+4的七单元系统。实现高声压,低下限,不但满足语言扩声场合,更可实现演出扩声的要求。可根据场景单独使用或组合成较大的扩声阵列。

◆ 控制软件:专用LAX CON控制软件轻松的远程调整音箱系统参数,灵活方便。

产品参数

频率响应(-10dB):60Hz – 20KHz

标称覆盖角 (H×V):水平:90°,垂直:上15° ,下25°

灵敏度(1W/1m):LF:91dB,MHF:96dB

额定功率(AES):LF:240W,MHF:120W

标称阻抗:高中音6Ω、低音8Ω

单元配置:低音4×5寸,中音2×5寸,高音1×1.75寸

分频设置:三分频两驱动,高、中音内置分频

接线方式:高中音 2+2-, 低音1+1-

吊挂装置:与PTL212BA连接专用件

最大声压级:LF:113dB(连续)123(峰值)

最大声压级:MHF:116dB(连续)130dB(峰值)129dB135dB(两只组合)

尺寸(W×D×H) :184mm×247mm×1055mm

净重:22.5kg

产品参数

8Ω 立体声( 每个通道)2×900W
4Ω 立体声( 每个通道)2×1000W
8Ω 桥接单声道2000W
频率响应20Hz-20kHz,+0/-1dB
总谐波失真(THD)<0.5%,20 Hz – 20 kHz
转换速率>10V/us
电压增益0.775V/1.4V96.6/53.5
阻尼系数>200
信噪比(A 计权)>100dB
串扰(以额定输出功率为参考)At 1kHz:-75dB / At 20kHz:-58dB
输入灵敏度( 额定功率8Ω)0.775V or 1.4V
输入阻抗( 平衡 /非平衡)20k ohms / 10k ohms
输入连接器 每通道一路平衡XLR 及一路非平衡RCA
输出连接器( 扬声器连接接口) 每通道4-POLE Speakon® 及一对接线柱
前面板控制按键 电源开关、通道增益控制钮
后面板控制按键 输出模式开关:立体声、并联、桥接;输入灵敏度开关:-0.775V 或1.4V
指示灯 指示灯:电源一路蓝色 LED、信号:绿色LED、削波:黄色LDE、故障:红色LED 插头:10A,
电源线规格插头:10A,250V; 电线:3×1.5 ㎡
保护防止短路、空载、开/关机噪音、无线电干扰保护电路
通风由前往后的空气对流机制
冷却内部空气强排散热,风扇冷却,快速调节,温度保护
尺寸(W×D×H)483×370×88mm
净重14.3 kg
