UM-880无线信号分配系统

由一台电源、天线分配主机、2个指向性天线组成，可供四台真分集无线话筒接收机使用

提交咨询此产品

产品介绍

产品参数

本天线放大系统由一台电源、天线分配主机、2个指向性天线组成，可供四台真分集无线话筒接收机使用，让接收信号获得较佳的噪讯比，增加接收稳定性及距离。主机背面提供4组12V 1A电源输出，供给无线接收机使用，方便现场安装工程。

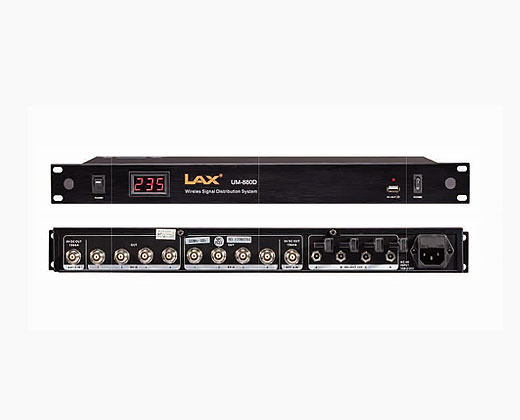

UM-880D无线信号分配器

◆ UM-880D是一款无线话筒信号天线放大器，专为大型演出打造，能够轻松应对各种复杂环境，性能稳定。

◆ 带电压显示，保护设备

◆ 带USB接口，为照明灯供电

◆ 可同时供多套话筒叠加使用

◆ 防水保护，户外使用更放心

◆ 带有供电功能，使用更方便

◆ 信号放大效果显著，稳定性明显增强

工作电源： 220V AC

增益：6～10dB

天线分配器：八进二出

工作频带：500MHz – 900MHz

输出外接电源： DC 12V 1mA

产品参数：

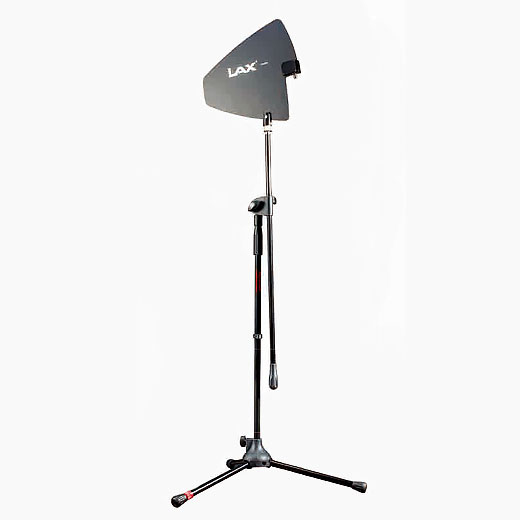

天线类型：对数周期偶极阵（LPDA）天线

工作频带：500MHz – 900MHz

工作电压：8V DC

增益：6dB（典型）

阻抗：50Ω

电压驻波比：1.5∶1

指向性：椭圆形 180°（典型）

指向极性：垂直

导波器段数：11段

连接端子： TNC母座

8Ω 立体声( 每个通道)	2×900W
4Ω 立体声( 每个通道)	2×1000W
8Ω 桥接单声道	2000W
频率响应	20Hz-20kHz，+0/-1dB
总谐波失真(THD)	<0.5%，20 Hz – 20 kHz
转换速率	>10V/us
电压增益0.775V/1.4V	96.6/53.5
阻尼系数	>200
信噪比（A 计权)	>100dB
串扰（以额定输出功率为参考)	At 1kHz:-75dB / At 20kHz:-58dB
输入灵敏度( 额定功率8Ω)	0.775V or 1.4V
输入阻抗（平衡 /非平衡）	20k ohms / 10k ohms
输入连接器	每通道一路平衡XLR 及一路非平衡RCA
输出连接器( 扬声器连接接口)	每通道4-POLE Speakon® 及一对接线柱
前面板控制按键	电源开关、通道增益控制钮
后面板控制按键	输出模式开关：立体声、并联、桥接；输入灵敏度开关：-0.775V 或1.4V
指示灯	指示灯：电源一路蓝色 LED、信号：绿色LED、削波：黄色LDE、故障：红色LED 插头：10A，
电源线规格	插头：10A，250V; 电线：3×1.5 ㎡
保护	防止短路、空载、开/关机噪音、无线电干扰保护电路
通风	由前往后的空气对流机制
冷却	内部空气强排散热，风扇冷却，快速调节，温度保护
尺寸(W×D×H)	483×370×88mm
净重	14.3 kg
