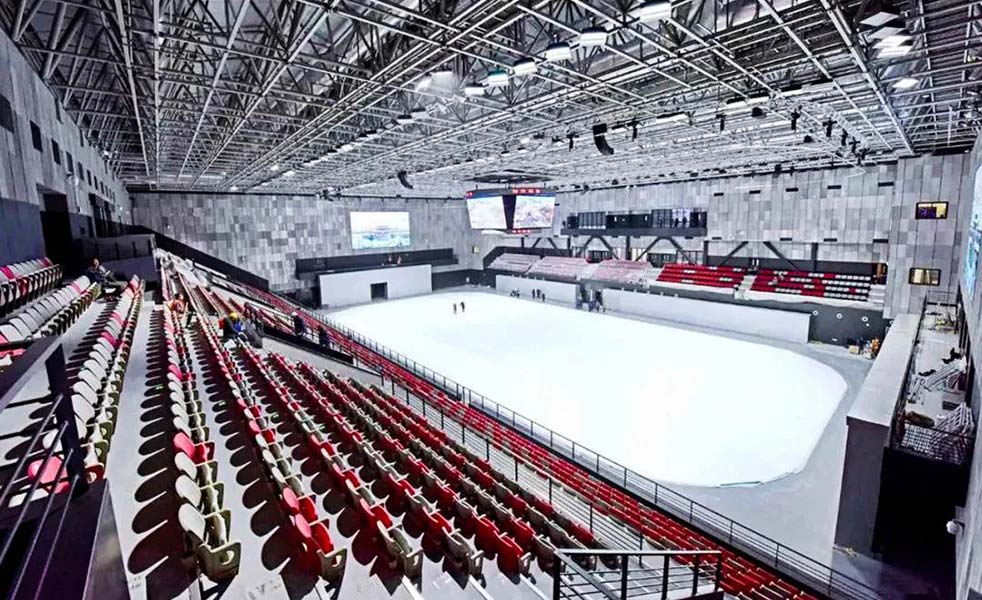

首钢冰球馆扩声案例

项目名称：首钢冰球馆

项目地址：北京首钢园区

主要产品：AG215/AGL 2108P/AGL 115BP/AG2112M

简介被称为“四块冰”之一的首钢冰球馆，位于首钢冬奥广场、冬训中心区块。首钢冰球馆成为国内最专业、最先进的冰球馆之一，逐步承接冰上赛事活动及国际级、国家级重要比赛。首钢将以此为契机打造运动健身、体育休闲、赛事服务、体育科技、体育商务、体育会展、体育金融等“体育+”产业，推动国家体育产业示范区建设，进一步探索奥运遗产地、工业遗存地创新发展体育产业的办法和路径，打造成为奥林匹克运动推动城市发展的典范、工业遗存再利用和工业区复兴的典范，以及大型国有企业综合开发体育产业的典范。

一、技术难点

①在设计场馆扩声系统的时候，除了考虑最大声压级、传声增益、不均匀度之外，语言清晰度也是重要的，毕竟扩声系统实际扩声的时候，声音不清晰会直接影响观众的感受。尤其在设计游泳馆和冰球馆这类很多反射面的室内场馆时需更加重视。

②由于冰球馆的特殊性，日常为国家冰球队的训练场地，还兼容篮球馆。冰球比赛（训练）时，场地为冰面，四侧的流动座位会收起来。由于冰面的关系，在扬声器布置方面，要保证精确的指向性，减少无用的声反射，提高语言清晰度。故此扩声系统选择指向性高的AGL 2108P单8寸线阵列扬声器。除此以外，考虑冰面会产生水汽，让场馆湿度升高，所选扬声器要考虑防水处理。而AGL 2108P的箱体为塑料与传统的扬声器木质箱体有所不同，正适合冰球馆的环境要求。

③除了上述所说需控制好指向性之外，由于流动座位的存在，还要考虑流动座位的扩声，当流动座位收起来，原本的地方会变成短道速滑的滑道。原本用于流动座位的扬声器就变成场地扩声。结合这个特殊性，扬声器布置在流动座位正上方，与常规的布置方式有所不同，目的为了转换成滑道时，声音经过冰面反射后，大多数的反射声能垂直向上反射到屋顶，减少漫反射，通过屋顶的吸声板，能吸收一部分反射声。最终目的也是为了提高场馆的语言清晰度。

二、音箱吊装

由于工期紧迫，所以音箱是最早吊装的。施工人员利用施工中的脚手架就可以进行音箱吊装。但也由于脚手架阻碍，不能实时调整音箱的角度。所以在吊装之前，我们根据最新的建筑图纸结合音箱尺寸与指向性，模拟出对应安装高度与倾斜角度，并且要求施工人员严格按照模拟尺寸进行吊装。扬声器设置分布：

场地主屏幕-AG215*4

北侧固定观众席-三组线阵列扬声器AGL2108P*4+AGL115BP*1（每组）

南侧固定观众席-三组线阵列扬声器AGL2108P*6+AGL115BP*1（每组）

临时观众席-AG215*12
